لرزه گیر آکاردئونی , مهار کننده تغییر طول لوله های فلزی
کاربرد لرزه گیر آکاردئونی چیست ؟
جنس بدنه لرزه گیر آکاردئونی چیست ؟
لرزه گیر آکاردئونی به چه صورت متصل می شود ؟
این ها تمامی سوالاتی هستند که در مورد اتصال آکاردئونی پرسیده می شود , در این مقاله آریا صنعت سعی براین داریم که به این سوالات پاسخ دهیم .
هنگامی که فلزات دچار تغییرات دمایی می شوند تحت تاثر قرار می گیرند و متناسب با افزایش و یا کاهش دما از خود واکنش نشان می دهند که این واکنش به صورت زیر می باشد :
1 – هنگامی که فلز دچار افزایش دما می شود بر اساس حرکت مولکولی درچار افزایش طولی شده و در اصطلاح می گویند که فلز منبسط شده است .
واکنش لوله های فلزی در مقابل تغییرات دمایی
لوله های فلزی از جمله لوله مانیسمان و لوله درزدار به علت آلیاژ فلزی خود رفتاری شبیه به فلزات در مقابل تغییرات دمایی نشان می دهند . سیال جاری درون لوله و اتصالات دمای خود را به لوله های فلزی انتقال می دهند و موجبات انبساط و انقباض لوله فلزی را ایجاد می کنند .
لوله ها همواره پس از اجرا از دو طرف فیکس و ساپورت می شوند که ممکن است ابتدا و انتها لوله به شیر آلات چدنی , اتصالات مانیسمان بنکن و یا با بست متصل شده باشند . از این رو لوله ها اجازه افزایش و یا کاهش طول را نخواهند داشت و تغییر طول در راستای لوله موجب ایجاد تنش های فشاری و کششی در محل اتصال خواهند شد .
فرمول تغییر طول لوله در اثر تغییرات دمایی
سیالات با لوله فلزی همواره در حال تبادل دمایی می باشند و دمای لوله متاثر از دمای سیال جاری در آن می باشد . فرمول تغییر اندازه لوله بر اساس تغییرات دمایی به صورت زیر می باشد :
منظور از تغییرات طول :
(طول ثانویه و بعد از تغییر دما) – (طول اولیه لوله فلزی)
حاصل تفاضل طول اولیه از طول ثانویه لوله در اثر تغییرات دمایی .
معایب ایجاد تنش فشاری و کششی در لوله فلزی
تنش های فشاری و کششی در اجسام صلب و بدون حرکت موجب ایجاد فشار در آن ناحیه شده و اگر این فشار به بیش از اندازه مجاز خود برسد , احتمال شکستگی در محل اتصال و یا ایجاد ترک در آن قسمت وجود دارد .

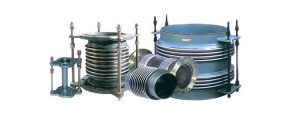

لرزه گیر های آکاردئونی ارتعاشات صنعتی ایران
اتصال آکاردئونی شرکت ارتعاشات صنعتی ایران که با نام لرزه گیر آکاردئونی شناخته می شود , با توجه به توانایی تغییر طول های کوچک در راستای لرزه گیر می تواند جلوی انبساط و انقباض در لوله فلزی را بگیرد .
هنگامی که لرزه گیر در مسیر خط لوله فلزی نصب می شود , وظیفه تغییر طول بر اساس تغیرات دمایی به عهده لرزه گیر آکاردئونی می باشد و لوله فلزی دچار هیچ گونه تغییر طول و تنشی نمی شود .
اتصال لرزه گیر های آکاردئونی چگونه می باشد ؟
لرزه گیر های آکاردئونی با توجه به مسیری که قرار است در آن قرار بگیرند به سه دسته تقسیم می شوند که این تقسیم بندی بر اساس نوع اتصال آن به لوله های فنری می باشد .

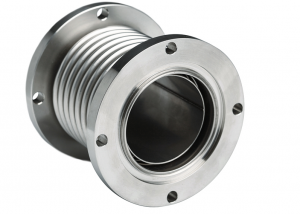

1 – اتصال فلنج دار لرزه گیر آکاردئونی
نوعی از لرزه گیر آکاردئونی ارتعاشات صنعتی می باشد که دو سر ابتدا و انتهای آن فلنج جوشی تعبیه شده است که مناسب برای برقراری اتصال به صورت فلنجدار می باشد .
هر لرزه گیر فلنج دار به دو عدد فلنج جوشی نیاز دارد که می بایست با پیچ و مهره به یکدیگر متصل شوند .
از مزیت های اتصال فلنج دار لرزه گیر می توان به باز و بسته کردن راحت آن اشاره کرد که برای تعمیرات , سرویس و نگه داری بسیار مناسب می باشد و به واسطه چند پیچ و مهره به راحتی قابلیت باز و بسته شدن را دارند . از دیگر مزیت های اتصال فلنج دار لرزه گیر های آکاردئونی می توان به آب بندی مناسب آن اشاره کرد .
برای آب بندی بهتر و عدم نشتی از محل فلنج جوشی می بایست از واشر و گسکت استفاده کرد تا اطمینان حاصل شود هیچ نفوذی برای نشتی سیال وجود نداشته باشد .
فشار کاری لرزه گیر های فلنج دار
لرزه گیر های آکاردئونی فلنج دار شرکت ارتعاشات صنعتی ایران در فشار های , PN10 و PN16 , CL150 تولید می شود که متناسب با افزایش فشار لرزه گیر حد تحمل فشاری لرزه گیر نیز اضافه خواهد شد .
می بایست در انتخاب فلنج جوشی دقت شود که هماهنگ با فلنج جوشی لرزه گیر آکاردئونی باشد , زیرا از نظر تطابق سوراخ کاری فلنج های جوشی فشار 10 بار با فشار 16 بار متفاوت است .

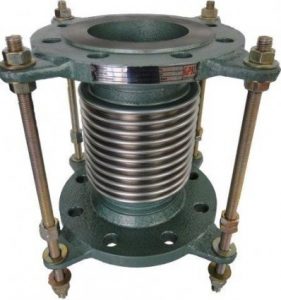

میله مهار لرزه گیر فلنج دار
اتصال آکاردئونی ارتعاشات صنعتی ایران برای مهار هر چه بیشتر انبساط و انقباض سیستم پایپینگ , اقدام به تولید لرزه گیر آکاردئونی با میله مهار کرده است .

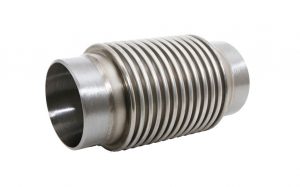

2 – اتصال جوشی لرزه گیر آکاردئونی
نوعی دیگر از اتصال آکاردئونی وجود دارد که به صورت جوشی به لوله فلزی نصب می شود , همانطور که می دانید اتصال جوشی به صورت دائمی می باشد و در خطوطی بسته می شود که نیاز به تعمیرات و نگه داری نخواهند داشت و برای باز کردن اتصال آکاردئونی می بایست لرزه گیر را از لوله فلزی برید .
آرایش لبه ابتدایی و انتهایی لرزه گیر آکاردئونی جوشی شرکت ارتعاشات صنعتی ایران به صورت پخ خورده (BEVELING) بوده که هنگامی که کنار لوله فلزی برای جوشکار قرار می گیرد , حالت V دارد که این فضای خالی برای پر کردن با مواد مذاب جوش می باشد که اتصال محکم و غیر قابل نفوذی را ایجاد می کند . لرزه گیر های آکاردئونی جوشی به صورت مهاردار و بدون مهار موجود می باشند که نوعی از آن جنس بدنه تمام استیل 304 دارد .

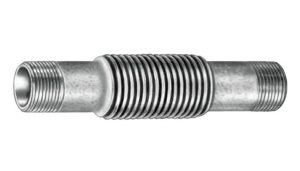

3 – اتصال دنده ای لرزه گیر آکاردئونی
سومین نوع از اتصال آکاردئونی شرکت ارتعاشات صنعتی ایران به صورت دنده ای می باشد که متناسب برای اتصال به خطوط گالوانیزه و رزوه ای می باشد . این نوع از اتصال لرزه گیر آکاردئونی دارای محدودیت سایز از 1/2 اینچ تا 2.1/2 اینچ می باشد که برای سایز بزرگتر نیاز به ثبت سفارش می باشد .
لرزه گیر های آکاردئونی دنده ای شرکت ارتعاشات صنعتی ایران به صورت روپیچ می باشد که نیاز می باشد برای اتصال مستقیم به لوله گالوانیزه از بوشن گالوانیزه استفاده شود .
موارد کاربرد اتصالات آکاردئونی
1 – سیستم های گرمایشی و تهویه مطبوع
2 – انواع نیروگاه های بخار , سیکل ترکیبی , برق آبی و هسته ای
3 – پالایشگاه نفت و گاز
4 – صنایع پتروشیمی
5 – صنایع فولاد
6 – صنایع سیمان
7 – مبدل های حرارتی
8 – صنایع چوب و کاغذ
9 – خروجی اگزوز موتور های احتراقی
نحوه انتخاب اتصالات آکاردئونی
انتخاب اتصالات آکاردئونی
جنس ورق آکاردئونی با توجه به دما و سیال و شرایط محیطی انتخاب گردد . جدول فوق خصوصیات عملکردی برخی از ورق های استنلس استیل را مشخص کرد .
هر لرزه گیر آکاردئونی با توجه به شرایط کاری (دما , فشار سیستم) و حداقل عمر لازم , قابلیت جذب مقدار محدودی حرکت را دارد .
جهت انتخاب تعداد لرزه گیر آکاردئونی در خط لوله می بایست تغییر طول لوله در دمای حداکثری و حداقل را بدست آورد و با تقسیم این عدد بر مقدار حرکت طولی لرزه گیر آکاردئونی در سایز مورد نظر خود تعداد اتصال آکاردئونی مورد نیاز خط لوله فلزی را مشخص کرد .
